光伏環境監測WV Envir Equip

TBQ-2WX太陽輻射校準儀

在光伏電站監測系統中太陽輻射傳感器發揮重要作用， 精確地實測數據和累計數據， 是跟蹤、評估和控制光伏電站性能參數的關鍵。因此太陽輻射傳感器的準確與否至關重要。當現場的太陽輻射傳感器數值出現偏差時，很多場站不能及時拆卸返廠，由此TBQ-2WX太陽輻射校準儀應運而生。



一、概述
  由于天氣狀況直接影響光伏電站的發電量， 所以光伏電站性能評估的核心參數離不開準確的太陽輻射數據。在光伏電站監測系統中太陽輻射傳感器發揮重要作用， 精確地實測數據和累計數據， 是跟蹤、評估和控制光伏電站性能參數的關鍵。因此太陽輻射傳感器的準確與否至關重要。我公司研發生產的TBQ-2WX太陽輻射校準儀，就是專門用來校準安裝在現場的太陽輻射傳感器的，當現場的太陽輻射傳感器數值出現偏差時，由于空間與時間的限制，很多場站不能及時拆卸返廠，由此TBQ-2WX太陽輻射校準儀應運而生。校準儀便攜一體化設計， 可在多個場站間循環往復使用。是光伏電站現場運維的必備之品。



二、性能特點
  1、體積小、重量輕、一體化結構設計，帶便攜設備箱，攜帶方便；
  2、集數據采集、顯示、存儲、通訊于一體；
  3、校準儀具有靈活接入功能，可將現場被校準輻射表通過數據線接入到校準儀上；
  4、實時顯示當前的標準輻射值及被校準輻射表的輻射值，并進行一段時間的比對、分析，最后計算出新的輻射表靈敏度，達到校準目的；
  5、大容量數據存儲器，可連續存儲數據80000條；
  6、五防設計：防爆、防水、防腐、防塵、防震；
  7、功耗低，內置鋰電池，可太陽能充電；
  8、集成高精度太陽輻射表，可實現太陽輻射瞬時值、太陽輻射累計值的監測；
  9、一鍵多能，一個按鍵可實現開機、關機、屏幕喚醒及顯示翻看等功能；
  10、手持和固定兩種使用方式；
  11、485輸出接口，標準modbus協議，可與上位機軟件或其他后臺實現無縫對接；
  12、配置專業太陽輻射分析軟件,可將測試到的標準輻射值及待校準輻射值以數據和曲線的形式展現出來；
  13、出廠配帶輻射表安裝支架，可固定安裝現場任何廠家的產品；
  14、外接GPRS、WIFI等模塊可實現無線通訊，數據可上傳至云平臺；
  15、軍工品質，無需維護，無售后之憂；




三、太陽輻射測試原理
  太陽輻射監測采用熱電效應原理，感應元件采用繞線電鍍式多接點熱電堆，其表面涂有高吸收率的黑色涂層。熱接點在感應面上，而冷結點則位于機體內，冷熱接點產生溫差電勢。在線性范圍內，輸出信號與太陽輻照度成正比。為減小溫度的影響則配有溫度補償線路，為了防止環境對其性能的影響，則用兩層石英玻璃罩，罩是經過精密的光學冷加工磨制而成的。

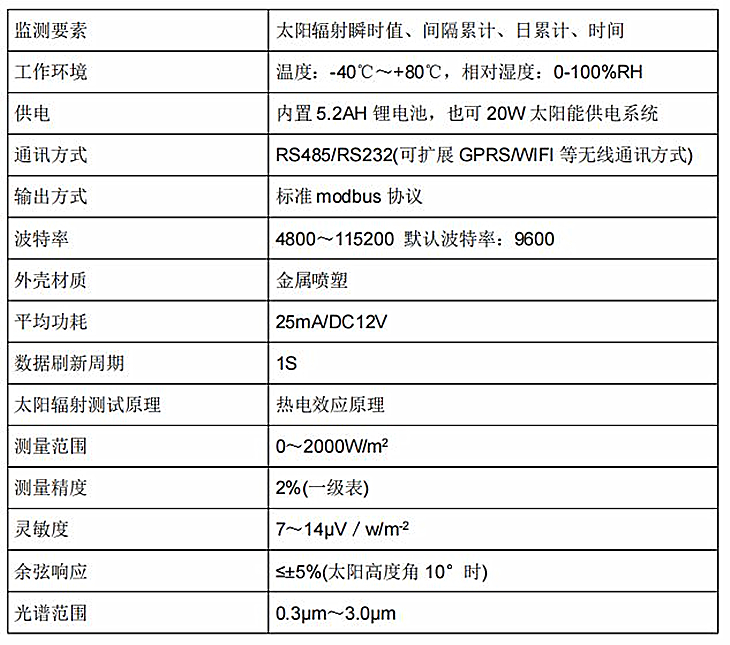

四、技術參數



五、應用案例



六、云端監測
